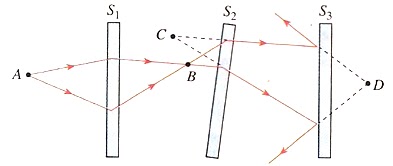

01. Classifique os pontos A, B, C, D e
E, como objeto ou imagem, e também como real, virtual ou imprópria, em relação
a cada um dos sistemas ópticos dados.
Para S1:
A é um ponto objeto real; B
é um ponto imagem real;
Para S2:
B é um ponto objeto real; C
é um ponto imagem virtual;
Para S3:
C é um ponto objeto real; D
é um ponto imagem virtual;
02. Na associação de sistemas ópticos
da figura abaixo, classifique cada um de seus componentes como refrator ou
refletor. Classifique, também, os pontos A, B, C, D, E e F, como objeto ou
imagem, e também como real, virtual ou imprópria, em relação aos sistemas
ópticos da associação.
Para S1: (refrator)
A é um ponto objeto virtual;
B é um ponto imagem virtual;
Para S2: (refrator)
B é um ponto objeto real; C
é um ponto imagem virtual;
Para S3: (refletor)
C é um ponto objeto real; D
é um ponto imagem real;
Para S4: (refletor)
D é um ponto objeto real; E
é um ponto imagem real;
Para S5: (refletor)
E é um ponto objeto virtual;
F é um ponto imagem impróprio;
03. Identifique nas figuras abaixo os
pontos objeto e os pontos imagem virtuais, reais e impróprios.
a)
b)
c)
d)
e)
f)
g)
h)
Ponto objeto:
Impróprio:
P1, P3
e P11.
Real:
P5, P9,
P13 e P15.
Virtual:
P8.
Ponto imagem:
Impróprio:
P10.
Real:
P2, P4,
P6 e P7.
Virtual:
P12, P14
e P16.
04. Nas figuras a seguir identifique os
pontos objeto e imagem e classifique-os:
a)
b)
c)
d)
Ponto objeto:
Impróprio:
PC.
Real:
PA, PE.
Virtual:
PH.
Ponto imagem:
Impróprio:
nenhum.
Real:
PD, PG.
Virtual:
PB, PF.
05. Nas figuras a seguir, S é um sistema
óptico. Classifique os pontos P1. P2, P3, P4
e P5.
a) Para S1:
P1
POR; P2
PIV; P3
PIR;
Para S2:
P1
POR; P2
POV; P3
PIR;
b) P4
POR; P5
PIR;
06. Dada a figura , dê a natureza dos
pontos:
a) P1(S1) b) P2(S1) c) P3(S2) d) P3(S3)
a) POR b) PIV
c) PIR d) POR
07. Considere a figura a seguir e dê a
natureza dos pontos P1(S1), P2(S1)
e P3(S2).
POR; PIV e PIV.
08. (OBF 2008) O esquema representa um conjunto de três sistemas ópticos
SO1, SO2 e SO3. Raios
luminosos originários de um ponto impróprio à esquerda de SO1 incidem
no conjunto a partir de SO1. Analisando a propagação desses
raios luminosos no conjunto e os pontos P1, P2 e
P3, que correspondem às intersecções, ou dos raios
luminosos ou de prolongamentos
destes raios, podemos afirmar corretamente que:
a) P2 é imagem virtual para SO1.
b) P1 é objeto real para SO3.
c) P3 é imagem virtual para SO3.
d) P1 é imagem virtual para SO1.
e) P2 é objeto real para SO3.
09. A figura representa uma lente L e os
raios luminosos que partem de um objeto O. Dê a natureza dos pontos conjugados
O e O’.
POR e PIR.
10. A luz incidente sobre uma superfície
refletora configura os pontos conjugados P1 e P2. Dê a
natureza desses pontos.
PO
e PIR
11. De que tipo é o sistema óptico da
figura abaixo?
Astigmático
12. Dada a figura , dê a natureza dos
pontos:
a) P1(S1) b) P2(S1) c) P2(S2) d) P3(S2) e) P3(S3)
a) POR b) PIR c) POR
d) PIR e) POR
Responda as questões de 13 a 18 com base
nas informações seguintes. Considere estas convenções e a associação de
sistemas ópticos:
POR = ponto objeto real
POV = ponto objeto virtual
POI = ponto objeto impróprio
PIR = ponto imagem real
PIV = ponto imagem virtual
PII = ponto imagem impróprio
L1 = lente convergente
L2 = lente divergente
E = espelho plano
13. A luz incidente recebida por L1
provém de um:
a) POR b) POV c) POI d) PIR e) PII
14. Em relação a L1, o ponto P1
é:
a) POR b) POV c) PIR d) PIV
e) PII
15. Em relação a L2, o ponto P1
é:
a) POR
b) POV c) PIR d) PIV e) PII
16. Em relação a L2, o ponto P2
é:
a) POR b) POV c) PIR d) PIV e) PII
17. Em relação a E, o ponto P2
é:
a) POR
b) POV c) PIR d) PIV e) PII
18. Em relação a E, o ponto P3
é:
a) POR b) POV c) PIR d) PIV e) PII
19. Na figura seguinte, S1 e S2
são sistemas ópticos e P1 é uma fonte puntiforme de luz:
Com base nessa situação, dê a natureza
dos pontos P1(S1), P2(S1), P2(S2),
e P3(S2):
POR; PIR; POV e PIV
20. Com relação à associação de sistemas
ópticos da figura abaixo, são feitas algumas afirmações:
I.
O ponto A é o objeto virtual em relação a S2 e imagem virtual
em relação a S1.
II.
O ponto B é imagem em relação a S1.
III.
O ponto C é imagem real em relação a S2 e objeto real em
relação a S3.
Podemos afirmar corretamente que:
a) somente I e III são
corretas.
b) somente II e III são corretas.
c) somente I e II são corretas.
d) somente I é correta.
e) somente III é correta.
A é POR em relação a S2 e PIV em relação a S1. B é POV em relação a S1, e C é PIR em relação a S2 e
POR em relação a S3.
21. Classifique os pontos nos sistemas
ópticos a seguir, como POR, POV, PO
,
PIR, PIV e PI
.
PA = PO
; PB = PIR ; PC
= POR e PD = PIV.
22. Classifique os pontos indicados por P1,
P2, P3 e P4, em relação aos sistemas ópticos
mostrados na figura abaixo:
P1
PO
em relação a S1.
P2
PIR em relação a S2
e POR em relação a S3.
P3
PIV em relação a S3.
P4
PIR em relação a S2
e POV em relação a S3.
23. Dê a natureza dos pontos PS1
e PS2 na figura abaixo:
PIR e POV
24. Utilizando uma pequena fonte luminosa,
como a chama de uma vela, por exemplo, e um sistema óptico (L), um estudante
projeta sobre a parede uma figura que é geometricamente semelhante à fonte
utilizada. Repentinamente, um outro estudante coloca um outro sistema óptico
(E) interceptando a trajetória dos raios luminosos que emergem no primeiro
sistema óptico, e juntos eles verificam a formação de uma figura luminosa no
teto da sala. As figuras são tão pequenas que podem ser considerados pontos
luminosos. A ilustração abaixo mostra esse processo. Classifique cada um dos
pontos (P1, P2 e P3) em relação aos sistemas
ópticos (L) e (E).
Para (L):
P1 = POR; P2
= PIR e P3 = sem significado óptico
Para (E):
P1 = sem significado
óptico; P2 = POV e P3 = PIR
25. Com uma lupa um estudante faz
convergir um pincel de raios solares para um determinado ponto de uma folha de
papel. A seguir ele interpõe um espelho plano, entre a lupa e a folha de papel,
e verifica que os raios refletidos pelo espelho se dirigem para um ponto
simétrico ao ponto que ele obtinha na folha de papel, em relação ao espelho,
aquecendo sua mão. Nessa nova situação classifique cada um dos vértices dos
pincéis em relação a cada um dos sistemas ópticos (espelho e lente).
Para (L):
P1 = PO
; P2 = PIR e P3 = sem significado óptico
Para (E):
P1 = sem significado
óptico; P2 = POV e P3 = PIR
26. (CESGRANRIO-RJ) Este esquema mostra a
trajetória de dois raios luminosos no interior de um microscópio:
Nesse esquema, os pontos A, B e C podem
ser classificados como objeto ou imagem (real ou virtual) em relação à lente
objetiva (L1) ou à lente ocular (L2). Assinale a opção
que apresenta a classificação correta:
a) A é objeto virtual em relação a L1.
b) B é imagem virtual em relação a L1.
c) B é objeto real em relação a L1.
d) C é imagem virtual em
relação a L2.
e) C é objeto real em relação a L2.
(EsFAO) Considere para as questões
seguintes, o esquema abaixo, onde temos dois sistemas ópticos (S.O1
e S.O2) sendo atravessados por um feixe de luz.
27. O ponto P1 é:
a) ponto objeto virtual de S.O1.
b) ponto imagem virtual de S.O1.
c) ponto objeto real de S.O2.
d) ponto imagem real de S.O1.
e) ponto objeto real de S.O1.
28. O ponto P2 é:
a) ponto objeto virtual de S.O2.
b) ponto imagem real de S.O2.
c) ponto imagem real de S.O1.
d) ponto imagem virtual de S.O2.
e) ponto objeto real de S.O2.
29. O ponto objeto de S.O2:
a) é virtual.
b) é real.
c) encontra-se entre S.O1 e
S.O2.
d) é o ponto P1.
e) n.d.a.
impróprio
30. O ponto objeto de S.O1:
a) é virtual.
b) é real.
c) encontra-se entre S.O1 e
S.O2.
d) é o ponto P2.
e) n.d.a.
impróprio
31.(CEFET-PR) A figura representa três
sistemas ópticos, sendo dois refratores e um refletor.
Sobre eles é correto afirmar:
a) O ponto A é um objeto real para o
sistema S1 e uma imagem real para S2.
b) O ponto B é um ponto imagem real para
o sistema S1 e um ponto objeto virtual para o sistema S2,
nada tendo a ver com o sistema S3.
c) O ponto C é um ponto imagem
real para o sistema S2 e um ponto objeto virtual para o sistema S3.
d) O ponto D é um ponto imagem real para
o sistema S3 e nada representa para os demais sistemas.
e) O ponto A é um objeto impróprio para o
sistema S1 e um objeto virtual para os demais sistemas.
32.(OBF 2006) O diagrama representa dois espelhos planos E1
e E2 perpendiculares
entre si, uma fonte puntual de
luz posicionada no ponto A e o traçado do percurso de dois raios luminosos 1 e
2 contidos num plano perpendicular aos espelhos. Assinale com V as
proposições verdadeiras ou com F as proposições falsas.
( ) A intersecção entre os raios 2 e 4 em nada
impede o livre trajeto deles.
( ) O ponto B marca a posição da imagem virtual
do objeto em A.
( ) Os raios 5 e 6 têm como intersecção o ponto
C, imagem, para E2, do objeto em B.
( ) Os raios 5 e 6 são coplanares entre si
A seqüência correta é dada
por:
a)
F F F F b) V F V F c) F F V F d) F V F V e) V
V V V
33.(OBF 2008) A
figura representa três sistemas ópticos transparentes S1, S2
e S3 atravessados pela luz emitida por uma fonte puntual O
e as frentes de ondas
(representadas por linhas) que
emanam desta fonte. A luz que penetra em S1, emerge em S3.
Podemos afirmar que são
sistemas ópticos convergentes:
a) apenas S3 b) apenas S1 e S3 c) todos os três d) apenas S2 e) apenas S1
e S2
34. Um feixe de luz incide nos sistemas ópticos a seguir:
Com relação aos pontos objeto e imagem, marque a
proposição incorreta.
a) P1 é ponto objeto real para S1.
b) P2 é ponto imagem virtual para S1.
c) P2 é ponto objeto virtual para S2.
d) P2 é ponto imagem real para S1.
e) P3 é ponto imagem impróprio para S2.
P2 é ponto objeto virtual para S1.
35. Em relação ao sistema óptico S, é correto afirmar:
a) B é imagem real.
b) B é imagem virtual.
c) A é imagem real.
d) A é imagem virtual.
e) A é objeto impróprio.
B é POV e A é PIR
36. A figura abaixo mostra dois sistemas ópticos S1
e S2 e um objeto real.
São feitas as afirmativas:
I. P é a imagem virtual
para S1.
II. P é o objeto
virtual para S2.
III. Q é a imagem real para S2.
São verdadeiras:
A) Somente I B)
Somente I e II C) Somente II e III D)
Somente I e III E) Todas
P é ponto objeto virtual para S1 e para
S2.
Q é ponto imagem real de S2.
37. Classifique os pontos.
P1(S1) = Ponto Objeto Impróprio.
P2(S1) = Ponto Imagem Real.
P2(S2) = Ponto Objeto Virtual.
P3(S2) = Ponto Imagem Real.
