REVISÃO PARA O ENEM

ANÁLISE DE GRÁFICOS, TABELAS E FUNÇÕES

Competência de área 5 – Entender métodos e procedimentos próprios das ciências naturais e aplicá-los em diferentes contextos.

H17 – Relacionar informações apresentadas em diferentes formas de linguagem e representação usadas nas ciências físicas, químicas ou biológicas, como texto discursivo, gráficos, tabelas, relações matemáticas ou linguagem simbólica.

H18 – Relacionar propriedades físicas, químicas ou biológicas de produtos, sistemas ou procedimentos tecnológicos às finalidades a que se destinam.

H19 – Avaliar métodos, processos ou procedimentos das ciências naturais que contribuam para diagnosticar ou solucionar problemas de ordem social, econômica ou ambiental.

01. Em um experimento para o estudo dos mecanismos de controle de temperatura do corpo humano, um indivíduo foi mantido em repouso em um ambiente com temperatura inicial de 40ºC, que foi gradativamente baixada até 16ºC. As trocas de calor que ocorreram entre o corpo do homem e o ambiente, por evaporação (EVAP) e por radiação (RAD), foram medidas e estão representadas no gráfico abaixo, em unidades de kilo-caloria por hora (kcal/h). Os fluxos de calor com valores positivos representam calor transferido do meio para o homem e aqueles com valores negativos representam fluxo de calor transferido do homem para o ambiente. É mostrada também a taxa de geração de calor pelo metabolismo do homem. O valor da soma das três curvas citadas é representado na curva S, ou seja, ela indica a taxa com que aumenta ou diminui a energia interna do corpo do homem.

Tendo como base as curvas do gráfico acima, assinale a opção correta:

A) Abaixo de 30ºC a temperatura interna do corpo do homem aumentou para compensar o ambiente mais frio.

B) A pele do homem estava na mesma temperatura do ambiente quando esta era de aproximadamente 35ºC.

C) Em temperaturas acima de 35ºC o corpo do homem irradiou calor para o ambiente.

D) Em temperaturas muito baixas o método mais eficiente de liberação de calor é pela evaporação da transpiração.
E) A energia interna do corpo é constante para qualquer temperatura.

A) – Falsa. Pois conforme o texto os fluxos negativos correspondem transferências de calor do corpo para o ambiente, de acordo com o gráfico verifica-se que para temperaturas abaixo de 30⁰C os fluxos de calor são negativos, indicando uma diminuição de temperatura do corpo humano.

B) – Correta: como se observa no gráfico a curva “S” que é a soma das curvas do metabolismo, radiação e evaporação, encontra-se próxima do valor zero, indicando que praticamente não há fluxo de calor, se onde pode concluir que o corpo humano não há fluxo de calor, onde pode se concluir que o corpo humano encontra-se quase em equilíbrio térmico com o meio ambiente.

C) – Falsa, pois de acordo com o gráfico para temperaturas acima de 35⁰C os fluxos de calor são positivos, indicando que o calor é transferido do meio para o homem.

D) – Falsa: pois pode-se observar no gráfico que para temperaturas elevadas o fluxo de calor por evaporação é mais negativo que os demais. Como valores negativos indicam transferências de calor do corpo para o ambiente, conclui-se que a transferência por evaporação é predominante.

E) – Falsa: como há variação de temperatura, há variação de energia interna.

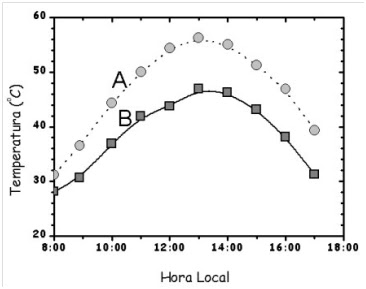

02. As temperaturas nas grandes cidades são mais altas do que nas regiões vizinhas não povoadas, formando “ilhas urbanas de calor ”. Uma das causas desse efeito é o calor absorvido pelas superfícies escuras, como as ruas asfaltadas e as coberturas de prédios. A substituição de materiais escuros por materiais alternativos claros reduziria esse efeito. A figura mostra a temperatura do pavimento de dois estacionamentos, um recoberto com asfalto e o outro com um material alternativo, ao longo de um dia ensolarado.

O asfalto aumenta de temperatura entre 8h00 e 13h00, em um pavimento asfaltado de 10.000 m² e com uma espessura de 0,1 m, despreze as perdas de calor e adote:  A densidade do asfalto é 2.300 kg/m³ e seu calor específico é c = 0,75 kJ/kg °C. De acordo com as informações acima é correto afirmar:

A) A curva B corresponde ao asfalto.

B) A maior diferença de temperatura entre os dois pavimentos é de aproximadamente

28,0^oC que ocorre às 13:00 horas.

C) Às 8:00 horas a temperatura do asfalto é de 31^oC e às 13:00 horas a temperatura do asfalto é de 56^oC.

D) A quantidade de calor necessária para aquecer o asfalto no período de maior temperatura é de 8,0.10¹⁰ kJ.

E) A maior temperatura registrada pelo asfalto de material alternativo é 48⁰C.

I. m = µ.V e V = A.e, então: Q = m.c.Δθ = µ.V.c.Δθ = µ.A.e.c.Δθ = 10.10⁴.0,1.0,75.(56 – 31) = 4,310⁷ kJ. Obs.: e = espessura.

II. A maior diferença de temperatura entre os dois pavimentos é de aproximadamente

10,0^oC que ocorre às 12:00 horas.

III. A curva A corresponde ao asfalto.

03. O processo mais rigoroso para determinar a freqüência cardíaca máxima (número máximo de batimentos por minuto) é realizar um teste de esforço. Mas, pela fórmula indicada, qual quer pessoa pode estimar a sua frequência cardíaca máxima (FCMáx) a partir da sua idade:

                                             FCMáx = 220 – Idade

Quando realizamos esforço físico, para não termos dores (musculares e/ou articulares) nem problemas cardíacos, a frequência cardíaca não deve ultrapassar 85% da nossa FCMáx. Para um jovem de 20 anos participando de um jogo de futebol, para não ter problemas cardíacos nem dores musculares ou articulares, sua frequência cardíaca não deve ultrapassar, em batimentos por minuto:

A) 160         B) 170       C) 200       D) 220        E) 240

1) Para um jovem de 20 anos, a FCMáx é dada por:

FCMáx = 220 – idade

FCMáx = 220 – 20 = 200 (batimentos/min)

2) A frequência cardíaca não deve ultrapassar 85% da frequência máxima. Para obtermos 85% de um valor, basta multiplicá-lo por 0,85.

FC = 0,85 FCMáx

FC = 0,85.200 = 170 (batimentos/min).

04. No estudo da eletrostática, um dos conceitos mais presentes é o de potencial elétrico de uma carga puntiforme. Sua definição matemática é dada por V = KQ/d. No gráfico a seguir, temos a representação aproximada do comportamento do valor do potencial elétrico a uma certa distância.

Fazendo uso apenas de seus conhecimentos de grandezas diretamente e inversamente proporcionais é possível descobrirmos que x, dado em volts, vale:

A) 7        B) 8        C) 9        D) 10         E) 12

x.6 = 8.6  x = 8 V. (Obs.: K.Q = V.d)

05. Um técnico em eletricidade observou que um componente eletrônico apresentava seus valores nominais (os valores impressos na superfície do componente) um tanto apagados. Pôde ler que a tensão nominal era de 130 V, mas não pôde ler o valor da potência. Então, através de uma série de medidas feitas em sua oficina, obteve o gráfico, mostrado a seguir, da potência do componente eletrônico em função da tensão aplicada.

Dessa forma, a partir do gráfico, o técnico pode concluir que a potência nominal do componente era de:

A) 80 W      B) 100 W     C) 120 W      D) 140 W      E) 160 W

Através do gráfico, para U = 130 V, tem-se P = 100 W.

Competência de área 6 – Apropriar-se de conhecimentos da física para, em situações problema, interpretar, avaliar ou planejar intervenções científico-tecnológicas.

H20 – Caracterizar causas ou efeitos dos movimentos de partículas, substâncias, objetos ou corpos celestes

06. Várias transportadoras estão utilizando sistemas de comunicação via satélite para rastrear o movimento de seus caminhões. Um sistema desse tipo transmite, a cada instante, a velocidade do caminhão para uma estação de monitoramento. O gráfico a seguir, em unidades arbitrárias, mostra a variação da velocidade, em função do tempo, de um caminhão que se desloca entre duas cidades.

Considere AB,BC, CD, DE e EF intervalos de tempo e, com base no gráfico podemos concluir que:

A) No intervalo AB, o caminhão tem aceleração máxima.

B) O caminhão sofre desaceleração no intervalo CD.

C) O caminhão atinge a maior velocidade no intervalo DE.

D) O caminhão atinge a menor velocidade no intervalo BC.

E) No intervalo EF, o caminhão sofre inicialmente uma desaceleração e, depois, uma aceleração.

A) Falsa. No intervalo AB, ocorre menor variação do módulo da velocidade, podendo considerar até que a aceleração seja nula.

B) Falsa. No intervalo CD, o módulo da velocidade aumenta, assim o caminhão está acelerando.

C) Correta Através do gráfico, o maior valor do módulo da velocidade ocorre no intervalo DE.

D) Falsa Através do gráfico, observa-se que existem outros intervalos em que o módulo da velocidade é menor do que aquele apresentado no intervalo BC.

E) Falsa Para todo intervalo, observa-se que o módulo da velocidade está diminuindo. O caminhão sofre desaceleração.

07. Uma bolinha está-se deslocando com velocidade constante de módulo V ao longo da reta AB indicada na figura. A luz solar incide perpendicularmente à sua trajetória, provocando o aparecimento de uma sombra no plano inclinado CB.

O ângulo θ indicado na figura é um ângulo agudo (menor que 90°).

P₁,P₂,P₃,… posições da bolinha ao longo da reta AB.

S₁,S₂,S₃,… posições da sombra da bolinha ao longo da reta CB.

A velocidade da sombra da bolinha tem módulo

A) igual a V para qualquer valor de θ.

B) maior que V.

C) menor que V.

D) maior ou menor que V, dependendo do ângulo θ.

E) igual a V somente se θ = 45°.

No mesmo intervalo de tempo, a bolinha vai de A para B e a sombra vai de C para B. Como a sombra percorre distância maior que a bolinha, no mesmo intervalo de tempo, concluímos que a velocidade da sombra é maior que a da bolinha.

08. Observe a tira abaixo:

O pensamento da personagem no último quadrinho traduz a dificuldade de percepção do movimento de

rotação da Terra. A que podemos atribuir a dificuldade  de Jon perceber a rotação da Terra?

A) À grande distância das estrelas.

B) Ao movimento diurno do Sol.

C) Ao fato de a Terra possuir uma velocidade de rotação variável.

D) Às dimensões do próprio planeta Terra.

E) Ao fato de estarmos acompanhando o movimento de rotação da Terra.

Pelo fato de girarmos junto com a Terra, o gato está parado para um referencial fixo no solo terrestre.

09. Pelo gráfico (abaixo) da velocidade de um ciclista em função do tempo, pode-se afirmar que o ciclista:

A) manteve sempre a velocidade constante;

B) só acelerou, nunca freou;

C) no final, estava com a velocidade menor que no início;

D) acelerou 2 vezes e freou 3 vezes;

E) manteve a velocidade constante por 4 períodos de tempo distintos.

Durante o trajeto apresentou M.U. com V > 0  e M.U.V. com V > 0 e também em alguns instantes com a > 0 e em outros com a < 0, logo o carro começou com velocidade constante; acelerou; manteve constante de novo; acelerou; novamente com velocidade constante; desacelerou; constante mais uma vez; desacelerou; acelerou e terminou com velocidade constante.

10. Uma fábrica de motocicletas, antes de lançar um modelo no mercado, realizou um teste de desempenho conforme o gráfico a seguir.

Analisando o gráfico, o movimento realizado pela motocicleta nos trechos I, II, III, IV e V, foi, respectivamente:
A) acelerado, acelerado, retardado, retardado e acelerado.
B) retardado, acelerado, acelerado, acelerado e retardado.
C) acelerado, retardado, acelerado, retardado e acelerado.
D) retardado, acelerado, retardado, acelerado e retardado.
E) retardado, retardado, acelerado, acelerado e retardado.

I. V < 0 e a > 0. (retardado)

II. V > 0 e a > 0 (acelerado)

III. V > 0 e a < 0 (retardado)

IV. V > 0 e a > 0 (acelerado)

V. V > 0 e a < 0 (retardado)

11. Três corpos estão em repouso em relação ao solo, situados em três cidades: Macapá, localizada na linha do Equador, São Paulo, no trópico de Capricórnio, e Selekhard, na Rússia, localizada no círculo Polar Ártico. Pode-se afirmar que esses três corpos giram em torno do eixo da Terra descrevendo movimentos circulares uniformes, com

A) as mesmas freqüência e velocidade angular, mas o corpo localizado em Macapá tem a maior velocidade tangencial.

B) as mesmas freqüência e velocidade angular, mas o corpo localizado em São Paulo tem a maior velocidade

tangencial.

C) as mesmas freqüência e velocidade angular, mas o corpo localizado em Selekhard tem a maior velocidade tangencial.

D) as mesma freqüência, velocidade angular e velocidade tangencial, em qualquer cidade.

E) freqüência, velocidade angular e velocidade tangencial diferentes entre si, em cada cidade.

A terra descreve movimento circular uniforme cujo período vale 24h, independentemente do local dos corpos. Como a freqüência é definida como o inverso do período f = 1/T, os corpos possuem igual freqüência pelo fato de que ω = 2π.f (velocidade angular); suas velocidades angulares são iguais, uma vez que as freqüências são

iguais. Porém, quanto maior for o raio, maior será a velocidade linear ou tangencial (V = 2π.R.f). Logo, Macapá possui a maior velocidade tangencial.

12. Um limpador de pára-brisa, quando acionado, passa 80 vezes por minuto na posição central A indicada na figura.O período desse movimento, em segundos, é:

A) 2/3        B) 3/4        C) 4/3         D) 3/2         E) 2

1 oscilação completa  passar 2 vezes por A: f = 80/2 = 40 oscilações/minuto.

40 oscilações — 60 s

1 oscilação — T

T = 60/40 = 3/2 s.

13. É conhecido o processo utilizado por povos primitivos para fazer fogo. Um jovem, tentando imitar parcialmente tal processo, mantém entre suas mãos um lápis de forma cilíndrica e com raio igual a 0,40 cm de tal forma que, quando movimenta a mão esquerda para a frente e a direita para trás, em direção horizontal, imprime ao lápis um rápido movimento de rotação. O lápis gira, mantendo seu eixo fixo na direção vertical, como mostra a figura ao lado. Realizando diversos deslocamentos sucessivos e medindo o tempo necessário para executá-los, o jovem conclui que pode deslocar a ponta dos dedos de sua mão direita de uma distância L = 15 cm, com velocidade constante, em aproximadamente 0,30 s. Podemos afirmar que, enquanto gira num sentido, o número de rotações por segundo executadas pelo lápis é aproximadamente igual a:

A) 5               B) 8          C) 10           D) 12           E) 20

Cálculo do comprimento da circunferência de raio 0,4 cm: C = 2πr = 0,8 π cm.

Número de rotações: N = ΔS/C = 15/0,8π = 6 voltas (em 0,3 s)

6 voltas —— 0,3s

x —— 1s

x = 6/0,3 = 20 voltas.

14. Em algumas furadeiras de bancada, a correia que transmite o movimento constante do motor pode ser montada em três configurações distintas, de acordo com o trabalho a ser realizado. Isso é possível, uma vez que, em cada eixo, o que liga o mandril – peça que segura a broca – e o que liga o motor, estão conectados solidariamente dois conjuntos idênticos de três polias, um em ordem crescente e o outro em ordem decrescente de diâmetro.

Sobre o exposto, podemos concluir que:

A) na configuração 1, qualquer ponto da correia apresenta o mesmo módulo para a velocidade linear;

B) a configuração 2 possibilita que a broca tenha a velocidade angular maior que a o do motor;

C) na configuração 3, se o motor tiver freqüência de 12 Hz, a broca terá freqüência superior a 12 Hz.

D) na configuração 1, a velocidade angular na correia é constante.

E) na configuração 2, a velocidade escalar é nula.

I. Para não haver deslizamento da correia, os pontos da periferia das polias têm a mesma velocidade linear e velocidade angular diferente.

II. Se as polias tem raios iguais, logo a velocidade angular é a mesma.

III. A furadeira está ligada à polia de maior raio, como a frequência de rotação é inversamente proporcional ao raio da polia, concluí-se que a frequência da broca é menor que 12 Hz. (f₁.R₁ = f₂.R₂)

15. A bicicleta ergométrica consiste em um mecanismo em que uma engrenagem maior (coroa), solidária a um par de pedais, transmite seu movimento a uma engrenagem menor, presa a um grande disco massivo, que pode ter seu movimento dificultado pela ação de um freio ajustável.

Dados: raio do disco = 22 cm e π = 3,1.

Determine a velocidade escalar de um ponto externo da circunferência do disco, em km/h, quando esse disco realiza meia volta, no tempo de um segundo.

A)  2,5       B) 3       C) 5,6       D) 9        E) 31

V = 2πr/Δt = 2.3,1.0,22/2 = 0,682 m/s = 2,5 km/h.

16. As quatro estações do ano podem ser explicadas:

A) pela rotação da Terra em torno de seu eixo.

B) pela órbita elíptica descrita pela Terra em torno do Sol.

C) pelo movimento combinado de rotação e translação da Terra.

D) pela inclinação do eixo principal da Terra durante a translação.

E) pelo movimento de translação da Terra.

A Terra apresenta três movimentos principais: translação, rotação e precessão, que consiste de o semieixo imaginário em torno do planeta executar um movimento semelhante ao do eixo de um pião. É devido a esse movimento que ocorrem as quatro estações do ano.

17. As órbitas de três satélites estão representadas no gráfico ao lado, na mesma escala.

Podemos afirmar que:

A) os três satélites têm o mesmo período.

B) o satélite 3 tem o menor período.

C) os satélites 1 e 2 têm os menores períodos.

D) os satélites 1 e 2 têm os maiores períodos.

E) o satélite 3 tem o maior período.

Todas as elipses apresentam semi-eixos iguais, ou seja, mesmos raios médios. Logo, apresentam

períodos iguais para os seus satélites.

18. A música abaixo aborda um fenômeno da natureza conhecido por todos nós.

CANTO DO POVO DE UM LUGAR

(Caetano Veloso)

Todo dia o sol se levanta

E a gente canta

Ao sol de todo dia

Fim da tarde a terra cora

E a gente chora

Porque finda a tarde

Quando a noite a lua mansa

E a gente dança

Venerando a noite

Fonte: VELOSO, Caetano. Canto do povo de um lugar. Disponível em: <www.caetanoveloso.com.br>. Acesso em: 15 ago. 2008.

Qual é o fenômeno cantado na música e por que ele ocorre?

A) Nascer e pôr do Sol, causados pelo movimento de translação da Terra.

B) Estações do ano, causadas pelo movimento de translação do Sol.

C) Estações do ano, causadas pelo movimento de rotação da Terra.

D) Nascer e pôr do Sol, causados pelo movimento de rotação da Terra.

E) Estações do ano, causadas pela inclinação do eixo de rotação da Terra em relação ao plano de órbita.

A sucessão de dia e noite é causada pelo movimento de rotação da Terra.

H2 – Associar a solução de problemas de comunicação, transporte, saúde ou outro, com o correspondente desenvolvimento científico e tecnológico.

H3 – Confrontar interpretações científicas com interpretações baseadas no senso comum, ao longo do tempo ou em diferentes culturas.

19. Em termos energéticos, a eficiência ou rendimento de um veículo está associada à razão entre a energia consumida por ele e o trabalho útil de transporte que realiza. Este trabalho depende da carga (peso) que carrega ao percorrer uma certa distância. Quanto menos energia consumir para transportar um certo peso, mais eficiente ele é. Na tabela abaixo, apresentam-se alguns meios de transporte e a energia que consomem para transportar uma pessoa, por quilômetro rodado:

Com base nos dados apresentados nessa tabela, assinale a opção correta:

A) O meio mais eficiente é o ônibus.

B) O uso de uma bicicleta comparado ao uso de um carro transportando apenas um passageiro apresenta mais vantagens do que desvantagens.

C) O mais eficiente é sempre o melhor, por que produz muita energia.

D) Um veículo é mais eficiente quando é mais veloz.

E) Um carro transportando apenas um passageiro é menos eficiente do que um carro transportando apenas cinco passageiros.

I. Pela definição apresentada de eficiência, a bicicleta é o mais eficiente;

II. Vantagens e desvantagens da bicicleta: é muito mais eficiente do ponto de vista energético, não polui o ambiente, dependendo do trajeto evita ficar parado no trânsito (podendo até ser mais rápida), mas pode ser mais cansativa e oferecer menos segurança. Automóvel com 1 passageiro: mais rápido (dependendo do trajeto), pode

ser menos cansativo, mais seguro e confortável (também depende das condições de trânsito e outros fatores pessoais), mas é menos eficiente, consome combustível, polui o ambiente, contribui com maior congestionamento de trânsito.

III. Não, como indica a resposta (II). Outros fatores devem ser considerados.

IV. Não, pois o mais veloz pode consumir mais energia.

20. A tabela abaixo apresenta o número de veículos existentes no Brasil, por classe, em 1999, quando a população brasileira era de aproximadamente 165 milhões de habitantes.

Com base nesses dados, assinale a alternativa correta.

A) A classes de veículos que tem a maior frota é a de transporte coletivo.

B) A fração de veículos de passeio em relação ao número total de veículos (número de veículos de passeio/número total de veículos) é de 60%.

C) Qual o número de habitantes por veículo no Brasil (número total de habitantes/número total de veículos) é de 5 habitantes por veículo.

D) Se diminuísse o número de transporte de cargas refletiria numa melhoria do sistema de transportes no Brasil.

E) No Brasil o transporte privilegia o transporte coletivo e não o individual.

I. Automóveis de passeio;

II. 22,3 milhões/32 milhões = 0,7, portanto, cerca de 70%;

III. 165 milhões de habitantes/32 milhões de veículos = 5 habitantes/veículo

IV. Aumento do número de transportes coletivos em relação aos de passeio. O transporte urbano, no Brasil, privilegia o transporte individual e não o coletivo, que tem conseqüências danosas para a sociedade, como grandes congestionamentos nas cidades e estradas, poluição do ar, pouca eficiência energética (gasto excessivo de combustível). É claro que isso depende do tipo de transporte e do local. No caso dos grandes centros urbanos, o investimento em metrôs apesar de ter custo alto, pode ter um retorno bastante vantajoso, pois reduz os congestionamentos, não polui e é mais rápido que os ônibus.

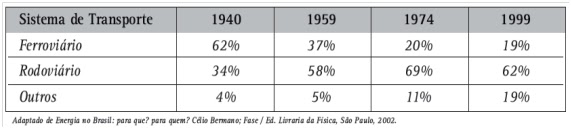

21. O aumento dos transportes coletivos como ônibus, trens e metrôs é, sem dúvida, muito importante: economiza energia, reduz os congestionamentos do trânsito e pode também contribuir para a redução da poluição do ar. Mas isso depende de cada local e dos objetivos do veículo. Por exemplo, dadas as dimensões do país e o enorme volume de carga transportado entre cidades e estados pelas rodovias, o sistema ferroviário poderia ser ampliado, especialmente para o transporte de carga. Veja a tabela que mostra como evoluiu ao longo dos anos no Brasil, a proporção entre os volumes transportados no país por diferentes sistemas de transporte de carga (em toneladas/km):

Com base nesta tabela, é correto afirmar:

A) O sistema de transporte ferroviário no Brasil se desenvolveu bastante.

B) O sistema de transporte rodoviário no Brasil se manteve constante.

C) As mudanças no sistema de transporte Brasileiro foram bastante positivas.

D) O aumento do sistema de transporte hídrico é a solução para todo o país.

E) Facilitou o aumento de congestionamento nas grandes capitais.

I. o volume transportado pelo sistema ferroviário reduziu-se de 62% para 19% do total de transportes coletivos;

II. o volume transportado pelo sistema rodoviário aumentou de 34% para 62%;

III. As mudanças no sistema de transporte Brasileiro não foram positivas, pois com as enormes extensões territoriais brasileiras, o investimento no transporte ferroviário, especialmente de carga, reduziria o tráfego e os acidentes nas rodovias, o consumo de combustíveis fósseis e os elevados custos de construção e manutenção de um grande número de estradas brasileiras.

Competência de área 1 – Compreender as ciências naturais e as tecnologias a elas associadas como construções humanas, percebendo seus papéis nos processos de produção e no desenvolvimento econômico e social da humanidade.

H1 – Reconhecer características ou propriedades de fenômenos ondulatórios ou oscilatórios, relacionando-os a seus usos em diferentes contextos.

22. Se você colocar a sua mão em forma de concha junto a um de seus ouvidos, é provável que você ouça um leve ruído. É um ruído semelhante ao que se ouve quando se coloca junto ao ouvido qualquer objeto que tenha uma cavidade, como uma concha do mar ou um canudo. A fonte sonora que dá origem a esse ruído

A) é o próprio ruído do ambiente, e a freqüência do som depende do material de que é feita a cavidade.

B) são as partículas do ar chocando-se com as paredes no interior da cavidade, e a freqüência do som depende da abertura dessa cavidade.

C) é o próprio ruído do ambiente, e a freqüência do som depende da área da abertura dessa cavidade.

D) são as partículas do ar chocando-se com as paredes no interior da cavidade, e a freqüência do som depende da forma geométrica da cavidade.

E) é o próprio ruído do ambiente, e a freqüência do som depende da forma geométrica da cavidade.

Ao colocarmos a mão em forma de concha junto a um dos ouvidos, fazemos uso de uma espécie de caixa de ressonância que reforça uma certa freqüência do ruído ambiente. O formato geométrico da caixa influi na freqüência reforçada.

23. Uma Vuvuzela típica tem comprimento aproximado L = 68 cm = 0,68 m. Dentro dela o som se propaga com velocidade próxima a V = 340 m/s. Podemos estimar o valor da frequência f₁ para n = 1, o primeiro harmônico que se forma na coluna de ar no interior da Vuvuzela, então o seu nível sonoro correspondente ao estado fundamental é de:

A) 25 db      B) 60 db       C) 75 db     D) 100 db      E) 125 db

f₁ = V/2L = 340 / 2 x 0,68 = 340 / 1,36 = 250 Hz. Logo para essa freqüência o nível sonoro é de 25 db conforme a figura.

24. Analise o quadro abaixo.

As Vuvuzelas é um atrativo a mais nessa copa de 2010, pois faz parte da cultura local e também de renda para o seu povo. Se uma pessoa ao gritar gol registra um nível sonoro de 40 dB, então ao utilizar a Vulvuzela no seu limite teríamos o equivalente de quantos torcedores gritando gol ao mesmo tempo?

A) 10⁴      B) 10⁵     C) 10⁸     D) 10¹⁰     E) 10¹⁴

140 = 10.LogX + 10.Log(I/I₀)  140 = = 10.LogX + 40  100 = 10LogX  X = 10¹⁰ torcedores.

25. O canal que vai do tímpano à entrada do ouvido pode ser considerado como um tubo cilíndrico de 2,5 cm de comprimento, fechado numa extremidade e aberto na outra.

Considere a velocidade do som no ar igual a 340 m/s. Calcule a frequência fundamental de vibração da coluna de ar contida nesse canal.

A) 3,4.10³ Hz       B) 3,4.10⁴ Hz       C) 3,4.10⁵ Hz        D) 3,4.10³ Hz        E) 3,4.10³ Hz

f = n.V/4.L = 1.340/4.0,025 = 340/0,1 = 3400 Hz.

26. O ruído sonoro nas proximidades de rodovias resulta, predominantemente, da compressão do ar pelos pneus de veículos que trafegam a altas velocidades. O uso de asfalto emborrachado pode reduzir significativamente esse ruído. O gráfico a seguir mostra duas curvas de intensidade do ruído sonoro em função da freqüência, uma para asfalto comum e outra para asfalto emborrachado.

As intensidades da figura foram obtidas a uma distância r = 10 m da rodovia. Considere que a intensidade do ruído sonoro é dada por I = P/4.r², onde P á a potência de emissão do ruído. Calcule P na freqüência de 1000 Hz para o caso do asfalto emborrachado.Considere π =3.

A) 36.10^-4 W.      B) 18.10^-4 W.      C) 6.10^-4 W.       D) 48.10^-4 W.      E) 24.10^-4 W.

Quando f =1000 Hz, temos I = 3,0.10^-6 W/m². Então: I = P/4π.r²  3.10^-6 = P/4.3.10²  P = 36.10^-4 W.

27. Em relação as ondas sonoras, é correto afirmar:

A) O fato de uma pessoa ouvir a conversa de seus vizinhos de apartamento através da parede da sala é um exemplo de reflexão de ondas sonoras.

B) A qualidade fisiológica do som que permite distinguir entre um piano e um violino, tocando a mesma nota, é chamada de timbre e está relacionada com a forma da onda.

C) Denominam-se infrassom e ultrassom as ondas sonoras cujas frequências estão compreendidas entre a mínima e a máxima percebidas pelo ouvido humano.

D) A grandeza física que diferencia o som agudo, emitido por uma flauta, do som grave, emitido por uma tuba, é a amplitude da onda.

E) A propriedade das ondas sonoras que permite aos morcegos localizar obstáculos e suas presas é denominada refração.

A) Errada. O fenômeno predominante nesse caso é a difração do som.

B) Correta. É por isso que o timbre é conhecido como “a cor do som”. Pois, assim como uma cor pode ser ou não agradável aos nossos olhos, um timbre pode ser ou não agradável aos nossos ouvidos. O timbre é uma característica individual de cada fonte sonora, de cada instrumento.

C) Errada. Infrassom e ultrassom são as ondas sonoras de frequência abaixo e acima das frequências mínima e máxima percebidas pelo ouvido humano, respectivamente (20 Hz e 20.000 Hz)

D) Errada. A grandeza que diferencia um som agudo (alto) de um som grave (baixo) é a frequência.

E) Errada. A propriedade em questão é a reflexão.

28. A curva limiar de audição, apresentada no gráfico, mostra que a intensidade mínima (limiar de audição) para que se consiga ouvir um som depende de sua frequência. Considere o ar como o meio de propagação.

Com base na analise do gráfico, é CORRETO afirmar:

A) O limiar de audição inicia-se para frequências superiores a 80 kHz.

B) Para um som de 1000 Hz, o comprimento de onda da onda é de 0,34 m.

C) A menor frequência para o limiar de sensação dolorosa é de 2 kHz.

D) Para que a frequência de 100 Hz seja audível, a intensidade sonora deve ser maior que 100 dB.

E) A freqüência é constante.

a) incorreta. O ouvido humano é capaz de detectar a faixa de frequências de 20 Hz a 20 000 Hz.

b) correta. Supondo a velocidade do som no ar 340 m/s e sabendo-se que V = λ.f , vem: f = V/λ = 340/1000 = 0,34 m.

c) incorreta. A menor frequência para o limiar da sensação dolorosa é, aproximadamente, 5,0.10³ Hz.

d) incorreta. De acordo com o gráfico, a intensidade sonora deve ser maior que 40 dB.

29. Walkman pode causar surdez. Por mais resistente que seja o ouvido, o volume exagerado do aparelho é um convite explícito a futuras complicações auditivas.

Caderno vida – zero hora 09/04/94.

Em relação à intensidade sonora, afirma-se que:

I. Aumenta de acordo com a freqüência do som.

II. Está relacionada com a energia transportada pela onda sonora.

III. Diminui com o timbre do som.

A) somente I é correto.

B) somente II é correto.

C) apenas I e II são corretas.

D) apenas I e III são corretas.

E) I, II e III são corretas.

A intensidade de uma onda sonora está relacionada à quantidade de energia que ela transmite a certo ponto do espaço. Quanto maior a intensidade do som, mais forte ele será, e maior será também, seu volume. Som fraco terá menor intensidade e menor volume.

30. Alguns softwares permitem manipular certos harmônicos componentes da voz humana, intensificando-os, atenuando-os ou até mesmo suprimindo-os, modificando substancialmente o som percebido por um ouvinte para uma determinada voz. Surgem com essas manipulações aquelas vozes de “robôs”, de “monstros”, de seres “extraterrestres” etc., tão comuns no cinema. A principal qualidade que se altera na voz é:

A) a altura.      B) o timbre.      C) a intensidade.      D) o nível sonoro.      E) a amplitude.

A alteração da intensidade e/ou da quantidade de harmônicos modifica o timbre da voz.

31. Um gerador de microondas emite ondas planas que se propagam no vácuo, para a direita, sendo 100% refletidas de volta para o gerador, como mostrado na figura. Estas ondas interferem, formando um padrão de onda estacionária. Se as posições de mínimos sucessivos estão separadas por 5 cm, qual é a freqüência da microonda, em unidades de 10⁹ Hz?

A) 2.10⁹          B) 3.10⁹         C) 6.10⁹           D) 9.10⁹      E) 12.10⁹

Dois pontos de mínimos sucessivos distam de λ/2; portanto, λ = 10 cm. Logo: f = c/λ = 3.10⁸/10.10^-2 = 3.10⁹ Hz.

32. Imagens por ultra-som podem ser obtidas a partir da comparação entre o pulso de um sinal emitido e o pulso proveniente da reflexão em uma superfície do objeto que se quer analisar. Em um teste de controle de qualidade, para conferir a espessura de uma placa de plástico, são usados pulsos de ondas com freqüência f = 1,5 MHz. Os gráficos I e II representam, respectivamente, as intensidades em função do tempo dos pulsos emitidos e dos pulsos captados no receptor, em uma certa parte da placa. Determine o intervalo de tempo Δt, em μs, entre os pulsos emitidos e os pulsos captados.

NOTE E ADOTE

1 μs = 10^–6 s

1 MHz = 10⁶ Hz

Velocidade do ultra-som no plástico = 1200 m/s.

Os gráficos representam a intensidade I em uma escala arbitrária.

Cada pulso é composto por inúmeros ciclos da onda de ultra-som.

Cada pulso só é emitido depois da recepção do pulso anterior.

A) 30 μs         B) 40 μs          C) 60 μs          D) 80 μs          E) 90 μs

O primeiro pico emitido está no instante t₁ = 10 μs e o correspondente pico captado está no instante t₂ = 50 μs. Portanto: Δt = t₂ – t₁ = 40 μs.

33. Um dos modelos usados na caracterização dos sons ouvidos pelo ser humano baseia-se na hipótese de que ele funciona como um tubo ressonante. Neste caso, os sons externos produzem uma variação de pressão do ar no interior do canal auditivo, fazendo a membrana (tímpano) vibrar. Esse modelo pressupõe que o sistema funciona de forma equivalente à propagação de ondas sonoras em tubos com uma das extremidades fechadas pelo tímpano. As frequências que apresentam ressonância com o canal auditivo têm sua intensidade reforçada, enquanto outras podem ter sua intensidade atenuada.

Considere que, no caso de ressonância, ocorra um nó sobre o tímpano e ocorra um ventre da onda na saída do canal auditivo, de comprimento L igual a 3,4 cm. Assumindo que a velocidade do som no ar (v) é igual a 340 m/s, a frequência do primeiro harmônico (frequência fundamental, n = 1) que se formaria no canal, ou seja, a frequência mais baixa que seria reforçada por uma ressonância no canal auditivo, usando este modelo é

A) 0,025 kHz, valor que considera a frequência do primeiro harmônico como igual a nv/4L e equipara o ouvido a um tubo com ambas as extremidades abertas.

B) 2,5 kHz, valor que considera a frequência do primeiro harmônico como igual a nv/4L e equipara o ouvido a um tubo com uma extremidade fechada.

C) 10 kHz, valor que considera a frequência do primeiro harmônico como igual a nv/L e equipara o ouvido a um tubo com ambas as extremidades fechadas.

D) 2.500 kHz, valor que expressa a frequência do primeiro harmônico como igual a nv/L, aplicável ao ouvido humano.

E) 10.000 kHz, valor que expressa a frequência do primeiro harmônico como igual a nv/L, aplicável ao ouvido e a tubo aberto e fechado.

f = 1.340/0,034.4 = 2,5.10³ Hz = 2,5 kHz.

34. Uma recomendação importante, nos dias de hoje, é o uso de protetor solar, como forma de proteção dos raios ultravioleta (UV) oriundos do Sol, que podem causar, dentre outros problemas, envelhecimento precoce e câncer de pele. Esses raios UV são

A) uma forma de radioatividade gerada pelas reações nucleares do sol.

B) ondas eletromagnéticas de frequência maior do que a da luz visível.

C) ondas eletromagnéticas de comprimento de onda maior do que o da luz visível.

D) uma radiação eletromagnética de frequência semelhante à dos raios infravermelhos.

Para o corpo humano, as radiações eletromagnéticas tornam-se nocivas para frequências maiores que a da luz visível, ou seja, a partir das radiações ultravioletas.

35. Considere as situações cotidianas apresentadas abaixo.

I – Quando um avião está voando nas vizinhanças de uma casa, algumas vezes a imagem da TV sofre pequenos tremores e fica ligeiramente fora de foco.

II – Uma criança faz bolhas de sabão com auxílio de um canudinho, soprando água na qual se mistura um pouco de sabão. Quando a bolha está crescendo, observa se uma mudança de cor da película da bolha.

III – Uma pessoa escuta o som que vem de trás do muro.

IV – Uma piscina cheia de água parece mais rasa quando observada de fora.

V – Uma pessoa vê sua imagem na superfície de um lago.

Assinale a seqüência que indica corretamente os conceitos físicos utilizados para explicar cada uma das cinco situações.

A) I – Interferência, II – difração, III – difração, IV – interferência, V – difração.

B) I – Difração, II – interferência, III – reflexão, IV – refração, V – refração.

C) I – Difração, II – difração, III – interferência, IV – refração, V – reflexão.

D) I – Reflexão, II – refração, III – reflexão, IV – refração, V – reflexão.

E) I – Interferência, II – interferência, III – difração, IV – refração, V – reflexão.

Competência de área 3 – Associar intervenções que resultam em degradação ou conservação ambiental a processos produtivos e sociais e a instrumentos ou ações científico-tecnológicos.

H22 – Compreender fenômenos decorrentes da interação entre a radiação e a matéria em suas manifestações em processos naturais ou tecnológicos, ou em suas implicações biológicas, sociais, econômicas ou ambientais.

36. No tratamento de câncer pela radioterapia, é utilizado um aparelho denominado “bomba de cobalto”, que nada mais é senão um canhão de emissões beta. O Co-60 é capaz de emitir raios β, com um período de semi-desintegração de 5,3 anos. Considerando as afirmações do texto, assinale a alternativa correta.

A) Por apresentar um período de semi-desintegração muito pequeno, o Co-60 é utilizado na medicina.

B) Entende-se por período de semi-desintegração o tempo necessário para que todos os átomos do elemento se desintegrem.

C) Na emissão de uma partícula β, o número de prótons do átomo aumenta de uma unidade.

D) As partículas β nada mais são que radiações eletromagnéticas.

E) Após a emissão de uma partícula β, forma-se um novo elemento com a mesma massa atômica e número atômico menor.

A) Incorreto. O período de semi-desintegração é elevado para que se possa utilizar o material radioativo por um longo período de tempo.

B) Incorreto. O período de semi-desintegração é necessário para que metade dos isótopos radioativos sofram desintegração.

C) Correta.

D) Incorreta. As partículas β são elétrons emitidos pelos núcleos atômicos em altas velocidades.

E) Incorreta. Após a emissão de uma partícula β, forma-se um novo elemento com a mesma massa atômica e com número atômico maior.

37. Um dos principais argumentos utilizados pelos defensores das usinas nucleares é o seu baixo nível de poluição do ambiente. Segundo eles, a usina nuclear seria capaz de produzir energia elétrica “limpa”. Entretanto, esta não costuma ser a opnião das organizações de defesa do meio ambiente, devido a um grande obstáculo: o gerenciamento de resíduos. O combustível mais utilizado em usinas nucleares é o urânio-235, que tem uma propriedade interessante, que o torna útil para a produção de energia nuclear: é um dos poucos materiais que podem sofrer fissão induzida. Mas essa substância tem um tempo de meia-vida (tempo necessário para se desintegrar a metade de sua massa) muito longo: aproximadamente 713 milhões de anos. Isso exige um sistema de descare permanente do combustível consumido e de outros lixos radioativos produzidos. Após quanto anos, aproximadamente, 100 kg de urânio-235, terá apenas 6,25 kg da substância?

A) 1,14.10¹⁰      B) 3,57.10⁹        C) 2,85.10⁹        D) 1,43.10⁹       E) 7,13.10⁸

Tempo total: 713.10⁶.4 = 2,852.10⁹

38. Leia o texto que se segue.

“Para compreender o método de “obtenção de imagens por ressonância magnética” ou MRI (do inglês Magnetic Resonance Imaging), que permite aos médicos obter imagens detalhadas do interior do corpo humano de forma não invasiva, é preciso lembrar que o próton, como outras partículas subatômicas, possui uma grandeza associada a ele denominada spin. De acordo com a mecânica quântica, quando um próton é submetido a um campo magnético externo os spins, embora não tragam nenhum elemento magnético, sofrem sua ação e se orientam apenas de duas maneiras em relação a ele. Na linguagem dos físicos, o próton pode se alinhar com o

campo magnético “com o spin para cima” ou “com o spin para baixo”. Por definição, orientado com “spin para cima”, o próton possui uma energia ligeiramente menor. Assim, normalmente, existem mais prótons com o “spin para cima”.

Suponhamos que uma região do corpo seja bombardeada com fótons de radiofreqüência. Alguns prótons do corpo absorvem estes fótons, o que muda a orientação do spin. Estudando a absorção dos fótons, um especialista pode obter informações a respeito da distribuição de prótons na região examinada. Em um aparelho de MRI, ímãs supercondutores produzem um campo magnético cuja intensidade varia gradualmente ao longo do corpo da pessoa que está sendo examinada e a energia necessária para mudar a orientação do spin também varia. Como os núcleos de hidrogênio são prótons e o hidrogênio está presente em grande quantidade nos tecidos do corpo humano (principalmente na água), esta técnica permite examinar tecidos do corpo com excelente resolução. Medindo a absorção de fótons em diferentes pontos e processando os resultados em um computador, é possível obter uma imagem detalhada do interior do corpo. Em particular esta técnica permite visualizar tecidos moles, algo que uma radiografia não pode fazer. Além disso a exposição a raios X é muito mais perigosa que a exposição a campos magnéticos e ondas de radiofreqüência.”

Adaptado de TREFIL, James, HAZEN, Robert M. Física Viva. Rio de Janeiro: LTC, 2006, v.3, p.75-6.

Em relação às afirmações sublinhadas no texto é INCORRETO afirmar que

A) para que os prótons mudem sua orientação é necessário que os fótons absorvidos tenham uma energia igual à diferença entre as energias correspondentes às duas orientações do spin.

B) no processo de exame, ao variar o campo magnético externo, a energia dos fótons também deve mudar.

C) a exposição aos raios X é muito mais perigosa do que a exposição às ondas de radiofreqüência porque um fóton de raios X transporta maior energia.

D) o valor da energia dos fótons utilizados no MRI é comparável ao produto da constante de Planck pela freqüência dos raios X.

E) nesse processo, pode-se dizer que a energia necessária para reorientar o spin do próton depende do valor do campo magnético aplicado.

A parte sublinhada se refere a seguinte energia: E = h.f.

39. O desenvolvimento de novas tecnologias aplicadas à medicina tem contribuído para que se tenha uma vida melhor e mais longa. Várias técnicas utilizadas atualmente para diagnóstico empregam radiações ionizantes, como os raios X. A medicina nuclear utiliza radiotraçadores, que, para o diagnóstico de problemas do coração, mimetizam o potássio. Os radiotraçadores circulam pelo sangue e alcançam, sem restrições, todos os tecidos e órgãos, inclusive a placenta, e, por fim, são excretados. O Brasil produz radiotraçador tecnécio-99 metaestável (Tc^99m), cujo processo emprega, como radioisótopo-pai, o molibdênio-99 e pode ser representado pela equação: ₄₂Mo⁹⁹ + ₁H²  ₄₃Tc^99m + ₀n¹.

O Tc^99m tem meia-vida de 6 horas e seu decaimento gera o isótopo estável Tc^99m. Além do Tc^99m, os radionuclídeos com aplicações ma medicina nuclear incluem o gálio-07, o tálio-201 e o estrôncio-89. No futuro, as técnicas para diagnóstico deverão ser cada vez menos invasivas, a exemplo das técnicas de ressonância magnética nuclear e de ecografias tridimensionais. A ecografia faz uso do efeito Doppler, gerado pela reflexão das ondas de ultra-som nos diferentes tipos de tecidos e estruturas, o que permite, inclusive, observar o sangue que circula em artérias e veias, fornecendo informações sobre o seu movimento relativo ao aparelho detector.

Tendo o texto como referência, analise as afirmativas:

(1) Os raios X são emitidos quando núcleos atômicos instáveis se desintegram.

(2) Os raios X são um tipo de radiação eletromagnética que não necessita de meio material para se propagar.

(3) Considerando a velocidade da luz no vácuo igual a 3,0.10⁸ m/s e o comprimento de onda dos raios X nesse mesmo meio igual a 3,0.10^-10 m, então a freqüência dessa radiação eletromagnética é igual a 9,0.10^-2 Hz.

(4) Infere-se da equação apresentada no texto que a obtenção de Tc^99m é o resultado de um processo de fissão nuclear.

(5) A onda ultra-sônica é uma onda transversal que, como tal, pode ser polarizada.

(6) As ondas de ultra-som refletidas pela corrente sanguínea, em movimento relativo ao aparelho detector utilizado na ecografia, têm suas freqüências modificadas.

(7) Os raios X podem ser utilizados para bronzeamento artificial, pois atravessam a camada superficial da pele e alcançam os melanócitos, estimulando-os.

Julgando as afirmativas acima podemos concluir que:

A) Há somente uma correta.

B) Há somente três corretas.

C) Há somente quatro corretas.

D) Todas são corretas.

E) Há somente duas corretas.

Somente a afirmativa (2) veja:

(1) Os raios X são obtidos a partir da aceleração de elétrons de alta energia bombardeando um alvo de metal, onde são desacelerados emitindo radiações na freqüência aproximada de 10¹⁸ Hz.

(2) Os raios X são ondas eletromagnéticas que não necessitam de meio material para se propagarem.

(3) f = c/λ = 3.10⁸/3.10^-10 = 1.10¹⁸ Hz.

(4) É um processo de transmutação.

(5) A onda ultra-sônica é uma onda mecânica e longitudinal e, portanto, não pode ser polarizada.

(6) A freqüência percebida pelo aparelho é diferente da freqüência real devido ao movimento relativo entre a

fonte e o receptor.

(7) Os raios X provocam mutações genéticas.

40. Uma das principais preocupações ambientais é o aumento da emissão de determinados gases e o aquecimento global. A Terra e sua atmosfera, formada por diversos gases, conforme mostrado na tabela a seguir, aquecem-se, absorvendo radiações – ondas curtas – provenientes do Sol, e irradiam energia na faixa do infravermelho do espectro eletromagnético – onda longas. O comprimento de onda das radiações depende da temperatura do corpo que as emite. Essas radiações se perderiam no espaço se não fosse pela presença dos gases responsáveis pelo efeito estufa: vapor d’água,dióxido de carbono, metano, óxido nitroso e ozônio. Entretanto, o aumento da concentração desses gases pode trazer sérios problemas ao ambiente. Além dos aumentos relativos das concentrações, vale ressaltar que, em relação ao dióxido de carbono, os clorofluorcarbonetos (CFC) são cerca de mil vezes mais efetivos na variação da temperatura global.

Principais gases e suas proporções na atmosfera terrestre seca

Gases	Fração em volume
Nitrogênio	78%
Oxigênio	20%
Argônio	0,93%
Dióxido de carbono	0,03%
Neônio	0,0018%
Hélio	0,0005%
Metano	0,0001%



Considerando o texto acima, analise as afirmativas seguintes.

I.   Para que um corpo possa emitir energia na forma de radiação, ele deve estar muito quente.

II.  É correto inferir do texto que, quanto mais quente estiver um corpo, maiores serão os comprimentos de onda da radiação que ele emite.

III. O efeito estufa é determinado principalmente pelo fato de a camada de gases que o origina ser transparente para a energia das radiações de “ondas curtas” e opaca para a energia das radiações de “ondas longas”, como referidas no texto.

IV. Por evitar a dissipação excessiva de calor para o espaço, o efeito estufa é crucial para a vida na Terra.

Julgando as afirmativas acima podemos concluir que:

A) Há somente duas corretas.

B) Há somente três corretas.

C) Há somente uma correta.

D) Todas são corretas.

E) As afirmativas omitem o que é tratado no texto.

Somente as afirmativas (3) e (4) estão corretas.

(1) Qualquer corpo cuja temperatura está acima de zero Kelvin emite radiação.

(2) f = k × T ⁴. A freqüência da radiação emitida é proporcional à quarta potência da temperatura absoluta. Assim, quanto maior a temperatura de um corpo, maior a freqüência da radiação emitida por ele e menor o comprimento de onda dessa radiação.

(3) Essas camadas são opacas para radiações de "ondas longas".

41. O gráfico abaixo se refere ao decaimento radioativo do isótopo-131 do iodo. Trata-se de um radioisótopo usado em medicina nuclear, para, entre outras aplicações, detecção de doenças dos rins e da tireóide.

                                                                IMAGEM DE TIREÓIDE

No eixo vertical, estão quantidades de átomos ativos de ¹³¹I. No eixo horizontal, estão marcados os tempos, em dias.

Como se vê, a meia-vida do ¹³¹I é de 8,1 dias. Meia-vida é o tempo necessário para que uma amostra radioativa perca metade de sua atividade. Suponha uma amostra de átomos ativos de ¹³¹I. Depois de quanto tempo restarão, ainda ativos, 6,25% nessa amostra?

A) 8,1 dias;        B) 32,4 dias;      C) 16,2 dias;       D) 24,3 dias;      E) 4,05 dias;

100%  50%   25%   12,5%   6,25% . Logo há 4 períodos.

Então: 4.8,1 = 32,4 dias.

42. Cientistas descobriram que a exposição das células humanas endoteliais à radiação dos telefones celulares pode afetar a rede de proteção do cérebro. As microondas emitidas pelos celulares deflagram mudanças na estrutura da proteína dessas células, permitindo a entrada de toxinas no cérebro.

(Folha de S.Paulo, 25.07.2002)

As microondas geradas pelos telefones celulares são ondas de mesma natureza que:

A) o som, mas de menor freqüência.

B) a luz, mas de menor freqüência.

C) o som, e de mesma freqüência.

D) a luz, mas de maior freqüência.

E) o som, mas de maior freqüência.

As microondas geradas pelos telefones celulares são ondas de mesma natureza que a luz, ou seja, ondas eletromagnéticas, porém, são de menor freqüência. As microondas geradas na telefonia celular têm freqüências com ordem de grandeza de 10⁹ Hz, e a luz, de 10¹⁴ Hz.

43. Um aparelho de Raios X industrial produz um feixe paralelo, com intensidade I₀. O operador dispõe de diversas placas de Pb, cada uma com 2 cm de espessura, para serem utilizadas como blindagem, quando colocadas perpendicularmente ao feixe. Em certa situação, os índices de segurança determinam que a intensidade máxima I dos raios que atravessam a blindagem seja inferior a 0,15.I₀. Nesse caso, o operador deverá utilizar um número mínimo de placas igual a:

Condições de blindagem: Para essa fonte, uma placa de Pb, com 2 cm de espessura, deixa passar, sem qualquer alteração, metade dos raios nela incidentes, absorvendo a outra metade.

A) 2           B) 3           C) 4           D) 5           E) 6

Ao atravessar cada uma das placas de chumbo, a radiação perde metade da sua intensidade. Assim:

• Depois de atravessar a 1ª placa: I₁ = 0,50.I₀.

• Depois de atravessar a 2ª placa: I₂ = 0,50.I₁ = 0,50.0,50.I₀ = 0,25.I₀.

• Depois de atravessar a 3ª placa: I₃ = 0,50.I₂  = 0,50.0,25.I₀ = 0,125.I₀.

Logo, depois de atravessar a 3ª placa, a intensidade da radiação será menor que 0,15.I₀.

44. A exposição exagerada ao sol, sem o devido uso de protetores, é uma atitude que o indivíduo assume por conta própria, mesmo sendo alertado que isso pode ser altamente prejudicial à sua saúde. Problemas de câncer de pele são fortemente associados à exposição aos raios ultravioleta (UV), uma região do espectro de comprimentos de onda menores que os da luz visível, sendo que a luz visível vai de 400 a 800 nm. Alguns filtros solares funcionam absorvendo radiação UV, num processo que também leva à decomposição das substâncias ativas ali presentes, o que exige aplicações subseqüentes do protetor. Quanto maior o fator de proteção solar do filtro (FPS) mais o protetor absorve a luz UV (maior é sua absorbância). A figura abaixo mostra o espectro de absorção (absorbância em função do comprimento de onda da luz incidente) de três substâncias (A, B e C), todas na mesma concentração. Qual dessas substâncias você escolheria para usar como um componente ativo de um protetor solar?

A) A        B) B         C) C         D) Nenhum       E) Todos

A luz ultravioleta tem comprimento de onda menor que 400 nm. No gráfico, a substância que apresenta maior absorbância para comprimento de onda menor que 400 nm é a substância B.

Competência de área 2 – Identificar a presença e aplicar as tecnologias associadas às ciências naturais em diferentes contextos.

H5 – Dimensionar circuitos ou dispositivos elétricos de uso cotidiano.

H6 – Relacionar informações para compreender manuais de instalação ou utilização de aparelhos, ou sistemas tecnológicos de uso comum.

H7 – Selecionar testes de controle, parâmetros ou critérios para a comparação de materiais e produtos, tendo em vista a defesa do consumidor, a saúde do trabalhador ou a qualidade de vida.

45. Um aparelho de alta potência como a lavadora com água aquecida, o tipo de informações que ele apresenta, com certeza, no item instalação, ele tratará das condições da rede elétrica. Vejamos um exemplo desse tipo de cuidado:

Numa instalação elétrica, os fios de ligação são de cobre e também apresentam resistência à condução de eletricidade. Quanto mais longo o fio, maior é a resistência para a passagem da corrente. Os valores da tabela acima indicam que:

A) quanto mais perto estiver o aparelho do quadro de distribuição, maior deve ser o diâmetro do fio do circuito.

B) o aumento do comprimento deve ser compensado com o aumento do diâmetro do fio, para que a resistência permaneça, aproximadamente, a mesma.

C) qualquer que seja a espessura do fio, nunca ocorrerá perda de energia nos fios de instalação elétrica devido ao aquecimento.

D) o comprimento do fio não influência no consumo de energia elétrica.

E) a resistência elétrica é alternada em qualquer circuito.

I. quanto mais longe estiver o aparelho do quadro de distribuição, maior deve ser o diâmetro do fio do circuito.

II. qualquer que seja a espessura do fio, sempre ocorrerá perda de energia nos fios de instalação elétrica devido ao aquecimento.

46. Aparelhos eletrodomésticos, como refrigeradores de ar, aquecedores e ferros de passar, utilizam termostatos para controle de temperatura. A figura a seguir representa, de modo simplificado, os elementos constituintes de um ferro de passar. Nessa figura:

Re é um reostato – resistor de resistência variável – constituído por um cursor (seta) e três resistências r;

L é uma lâmpada bimetálica constituída de dois metais, A e B, fortemente conectados entre si, sendo que, na temperatura ambiente, permanece praticamente retilínea;

C é um contato elétrico no qual a lâmina bimetálica pode tocar, fechando o circuito;

R é a resistência elétrica do ferro, que transfere calor para a sua base metálica, e E é um gerador elétrico.

Com o circuito fechado, a passagem de corrente na lâmina bimetálica faz com que ela se aqueça, por efeito Joule, curve-se para a direita, afastando-se do contato C, e interrompa o Circuito. Nessa situação, a resistência R deixa de transformar energia elétrica em calor, assim como a lâmina L que, ao resfriar-se, retorna à posição inicial, tocando em C, fechando novamente o circuito. Esse dispositivo liga-desliga juntamente com o reostato fazem o controle da temperatura, que é a função do termostato.

Considerando que as várias resistências (r) do reostato são idênticas e que as demais resistências do circuito são muito pequenas comparadas com r, o que ocorre com a potência dissipada no resistor R, quando o cursor é deslocado do ponto 1 para o ponto 3.

A) A potência dissipada em R com o cursor na posição 3, é 1/9 da dissipada com o cursor na posição 1.

B) A potência dissipada em R é igual em qualquer posição.

C) A potência dissipada em R com o cursor na posição 3, é 1/3 da dissipada com o cursor na posição 1.

D) A potência dobra.

E) A potência quadruplica.

Dados:

– Resistência Elétrica = Tensão/Intensidade de corrente

– Potência = Resistência x (Intensidade de Corrente)².

Posição 1: R_EQ = R e Posição 3: R_EQ = 3R.

i = U/R_EQ  Então: i₃ = i₁/3.

– Em R (no Ferro). P = R x i², Potência diminui 9 vezes quando o cursor vai de 1 até 3.

47. Independente do verão, o protetor solar é um item essencial para todos os dias, especialmente em um país como o nosso. O problema é quando não funciona! O que? Isso mesmo! Pasmem!

A Pro-Teste Associação de Consumidores avaliou vários protetores (fator 30) e chegou a uma triste conclusão: oito das dez marcas avaliadas falham na eficácia. De maneira geral, os protetores L’Oréal Solar Expertise e o Cenoura & Bronze foram os que se saíram melhor na avaliação de eficiência do filtro solar.

Perdeu seu efeito protetor quando exposto ao calor. As marcas reprovadas foram consideradas fotoinstáveis e não mantiveram 80% da proteção inicial após uma hora de uso a uma temperatura de 40º (marcas reprovadas: Avon, Hélioblock, Nivea, Banana Boat e Sundown). A marca Coppertone tinha a informação que era fator de proteção 30 quando o teste mediu 25.

Não acusou o fator de proteção UVA. De acordo com a pesquisa, somente as marcas: L’Oréal Solar Expertise, Cenoura & Bronze e Natura tinham o fator de proteção UVA. O problema é que em todos os rótulos indicavam que havia esse tipo de proteção. No Brasil, a legislação não exige que tenha substâncias bloqueadoras dos raios UVA, mas a Pro Teste faz um apelo a partir dessa pesquisa para que a ANVISA passe a exigir isso. Você achou que acabou? Não!

Possuíam em sua composição benzophenone-3 – substância potencialmente cancerígena. Essa substância já é proibida em vários outros países. Três marcas não continham substância – L’Oréal Solar Expertise, Cenoura & Bronze e o Hélioblock da La Roche-Posay.

A pesquisa avaliou os seguintes aspectos: análise de rotulagem, composição, irritabilidade, hidratação, proteção, resistência a exposição solar e teste em uso. Como vocês podem ver, o teste foi bastante completo. Veja o quadro do teste (extraído da Folha de São Paulo).

Podemos afirmar que :

a) A importância desse teste é ter considerado situações reais de uso, revelou que nem sempre o mais caro é o melhor.

b) Os consumidores estão cada vez mais exigentes e situações como essa fazem que se descarte as marcas que são poucas conhecidas.

c) As empresas lucram e os clientes ganham em qualidade.

d) Conclui-se que os protetores de fator inferior ao 50 é ineficaz.

e) As marcas estrangeiras são melhores.

48. Diferentes características das geladeiras contribuem para que sejam mais ou menos eficientes em sua função. Entre as características apresentadas abaixo, as que mais contribuem para aumentar sua eficiência são:

A) paredes pouco espessas (finas) e congelador na parte superior.

B) paredes de fibra de vidro (isolante térmico) e prateleiras vazadas.

C) paredes de material metálico (bom condutor) e congelador na parte superior.

D) paredes espessas (grossas) de material metálico (bom condutor).

E) paredes finas de material isolante.

As paredes devem ser de material isolante térmico (fibra de vidro) para evitar troca de calor com o exterior por condução; as prateleiras devem ser vasadas para permitir as trocas de calor, no interior da geladeira, por convecção.

49. Para certificar-se da segurança do filho ao andar pelo piso de lajota de sua residência, uma pessoa resolve comparar os coeficientes de atrito estático, µ₁ e µ₂, de dois modelos de calçados dele (do filho). Para fazê-lo, ela usa uma mola qualquer e procede da seguinte maneira:

I – Pendura cada modelo na mola e mede a sua distensão, obtendo os seguintes resultados:

II – Coloca os sapatos sobre o piso e puxa cada um deles com a mola na horizontal, medindo, com uma régua no chão, a distensão máxima até que os sapatos entrem em movimento, obtendo os seguintes resultados:

Com base nos resultados das comparações feitas, conclui-se:

A) Ser mais seguro a criança usar o modelo 1, pois µ₁ é menor que µ₂, conforme os experimentos atestam.

B) Ser recomendável a criança usar o modelo 2, por µ₂ ser maior que µ₁.

C) Ser indiferente a criança usar qualquer dos dois modelos, pois os experimentos feitos mostram que µ₁ = µ₂.

D) Ser mais seguro a criança usar o modelo 2, por este oferecer menor risco de escorregão e queda, por µ₂ ser menor que µ₁.

E) Ser mais seguro a criança usar o modelo 1, pois µ₁ é maior que µ₂.

Na figura I pela medida da distensão nas molas conclui-se que o peso do modelo 2 é maior, pois produz uma maior deformação na mola x₂ > x₁, então P₂ > P₁.Pela informação fornecida no item II pode-se concluir que a força de atrito máxima para os dois modelos é igual, pois na iminência de movimento observa-se uma mesma deformação para mola.

Fat₁ = Fat₂  µ₁N₁ = µ₂N₂  µ₁/µ₂ = N₂/N₁,como P₂ = N₂ e P₁ = N₁, temos:

µ₁/µ₂ =P₂/P₁. Uma vez que P₂ > P₁ a igualdade só é verdadeira se µ₁ > µ₂.

50. Uma das especificações mais importantes de uma bateria de automóvel é o ampère-hora (Ah), uma unidade prática que permite ao consumidor fazer uma avaliação prévia da durabilidade da bateria. Em condições ideais, uma bateria de 50 Ah funciona durante 1 h quando percorrida por uma corrente elétrica de intensidade 50 A, ou durante 25 h, se a intensidade da corrente for 2 A. Na prática, o ampère-hora nominal de uma bateria só é válido para correntes de baixa intensidade – para correntes de alta intensidade, o valor efetivo do ampère-hora chega a ser um quarto do valor nominal. Tendo em vista essas considerações, pode-se afirmar que o ampère-hora mede a:

A) potência útil fornecida pela bateria.

B) potência total consumida pela bateria.

C) força eletromotriz da bateria.

D) energia potencial elétrica fornecida pela bateria.

E) quantidade de carga elétrica fornecida pela bateria.

Leia o texto abaixo e responda a questão 51.

Ao menos 7 morrem em explosão em mina na Indonésia

16/06/2009 - 08h33 (Agência EFE)

Pelo menos sete pessoas morreram e cerca de 20 foram soterradas na explosão, nesta terça-feira (16), dentro de uma galeria de uma jazida estatal na província de Sumatra Ocidental, no noroeste da Indonésia. "Retiramos sete corpos até o momento e 24 seguem presos no interior", afirmou o agente Jaman à emissora de rádio "Elshinta". As equipes de resgate trabalham para chegar até onde estão as pessoas soterradas, porque não sabem se elas estão conseguindo respirar. A mina pertence à empresa de capital público Bukit Asam, dedicada à extração de carvão e, por

enquanto, não se sabe o que causou a explosão, embora as primeiras investigações apontem a um bolsão de metano. A falta de uma lei de segurança para prevenção de acidentes trabalhistas é a causa da maioria destes acidentes na Indonésia, denunciam os sindicatos. Em outubro de 2008, 25 trabalhadores morreram sepultados por toneladas de terra dentro da galeria na qual trabalhavam na ilha de Célebes. (www.gazetaonline.globo.com)

51. Um acidente como o descrito na notícia acima poderia ser evitado se os trabalhadores pudessem detectar gases explosivos em tempo hábil para evacuação da mina. Uma boa opção para este fim seria:

A) utilizar medidores de pressão atmosférica; estes aparelhos indicariam a presença de gases uma vez que houvesse alteração na pressão ambiente.

B) utilizar medidores de pressão atmosférica; estes aparelhos indicam a presença de vapor de mercúrio nos ambientes.

C) utilizar a lâmpada de Davy, que por condução, evitaria a explosão do metano.

D) utilizar a lâmpada de Davy, que por convecção, evitaria a explosão do metano.

E) utilizar ventiladores potentes para espalhar o metano.

A lâmpada de Davy evita a explosão do metano porque quando a chama em seu interior explode, a energia térmica liberada é conduzida através de uma chapa metálica que envolve a lâmpada, impedindo que todo o bolsão de metano receba tal energia e sofra uma explosão grande.

52. Em uma simulação o Idec (Instituto Brasileiro de Defesa do Consumidor), comparou o consumo mensal de duas famílias: uma que usa equipamentos mais econômicos (família A) e a outra os menos econômicos (família B), apresentando a seguinte tabela:

A) A família B gasta por mês a mais do que a família A, 450,5 kWh.

B) O aparelho que contribui mais no total de energia economizada foi a geladeira.

C) O aparelho que proporcionalmente ao seu consumo ficou mais econômico é a lâmpada.

D) Ambas as famílias consumiram a mesma quantidade de energia elétrica.

E) A família A gasta mais que a família B.

I.A Família B gasta 131,5 kWh a mais, pois o consumo da Família A é de 155,9 kWh e o da Família B é de 287,4 kWh.

II. O chuveiro, pois é maior em valores absolutos: 145,8 - 73,6 = 72,2 kWh.

III. A lâmpada, pois a diferença porcentual é de 80% (15,0-3,0=12 kWh, 12 kWh/15 kWh = 0,8, que é igual a 80%)

53. O fusível é um dispositivo de proteção de circuitos elétricos constituído basicamente por um condutor metálico, com baixo ponto de fusão.  Caso a intensidade de corrente elétrica ultrapasse o valor para o qual o fusível foi dimensionado, o condutor funde-se e interrompe a passagem de corrente. Analisando-se essas informações, é correto afirmar que o fusível se constitui uma aplicação:

A) da blindagem eletrostática;

B) da indução eletrostática;

C) da supercondutividade;

D) do poder das pontas;

E) do efeito Joule.

54. Uma etiqueta de informação de uma secadora de roupas informa que ela pode trabalhar em 120 V ou 220 V, e que a potência para secagem a frio é 90 W e para secagem a quente é 1 200 W. Com base nos dados dessa secadora, assinale a alternativa correta:

A) Se a máquina for ligada a uma rede de 120 V, a corrente elétrica necessária para seu funcionamento na secagem a frio será de 0,75 A.

B) Usando-se a máquina na secagem a quente, e ligada a uma rede de 120 V, sua resistência será de 180 ohm

C) Sob as mesmas condições de uso, a corrente utilizada pela máquina quando ligada a uma rede de 220 V será o dobro da utilizada quando ligada a uma rede de 120 V.

D) Sob as mesmas condições de uso e num mesmo intervalo de tempo, a energia consumida pela máquina quando ligada a uma rede de 220 V será maior que a consumida quando ligada a uma rede de 120 V.

E) Se a máquina for ligada a uma rede de 220 V, a corrente elétrica necessária para seu funcionamento na secagem a quente será de 10 A .

Secagem a frio (p/ 120 V)
P = U.i  90 = 120.i  i = 0,75 A.
U = R.i  120 = R.0,75  R = 160 ohm
Secagem a quente (p/ 120 V)
P = U.i  1 200 = 120.i  i = 10 A.
U = R.i  120 = R.10  R = 12 ohm.
Secagem a quente (p/ 220 V)
P = U.i  1 200 = 220.i   i = 5,4 A

55. O padrão de freqüência adotado pelas usinas geradoras de energia elétrica no Brasil é de 60 Hz, enquanto, em outros países, como a Argentina, o padrão é de 50 Hz. É correto afirmar que a corrente elétrica usada nas casas do Brasil é

A) alternada e oscila 60 vezes a cada segundo.

B) alternada e oscila 1 vez a cada 60 segundos.

C) contínua e oscila 60 vezes a cada segundo.

D) contínua e oscila 1 vez a cada 60 segundos.

E) contínua e não oscila.

A) Correto.

B) Freqüência = oscilação no período de tempo. (Hz = oscilação por segundo).

C) A distribuição de energia para o consumidor se dá por meio de corrente alternada.

D) Falso (ver itens anteriores).

E) Falso (ver itens anteriores).

56. Muitos incêndios são provocados pela fiação elétrica à medida que se pode transformar energia elétrica em energia térmica. Esse processo de transformação denomina-se efeito Joule, em homenagem a James P. Joule (1818-1889). Um dos principais cuidados ao se dimensionar “espessura” (área da secção transversal) do fio de uma instalação elétrica é garantir que a circulação de corrente elétrica pelo fio não o aqueça demasiadamente a tal ponto que este seja tomado pelo fogo. Considere o quadro 01, que estabelece a corrente elétrica máxima para cada “espessura” de fio.

Baseado no texto e no quadro 01, assinale a proposição CORRETA.

A) Um chuveiro de 4 000 W de potência cuja resistência elétrica na posição inverno seja de 6,4 Ω pode ser ligado com um fio de “espessura” de 2,1 mm².

B) Em uma tomada com fiação elétrica de 1,5 mm² de “espessura”, sendo a tensão da rede elétrica de 220 V, a potência máxima instalada deverá ser de 3 300 W.

C) Para uma mesma potência elétrica, ao adotar-se uma tensão elétrica maior, permite-se que a corrente seja maior e assim tem-se menos energia dissipada por efeito joule numa fiação elétrica.

D) Para uma mesma corrente elétrica, se dobrada a resistência elétrica do fio, tem-se uma potência dissipada por efeito joule quatro vezes maior.

E) A potência dissipada por efeito joule em uma resistência elétrica de 10 Ω, com corrente elétrica de 12 A, é 1 440 W.

A) Incorreta. P = R.i²  4 000 = 6,4i²   i = 25 A à fio de 3,3 mm².

B) Correta. P = U.i = 220.15 = 3 300 W.

C) Incorreta. Para uma potência constante, U e i são inversamente proporcionais: P = U.i.

D) Incorreta. P = R.i². Se a resistência for dobrada, a potência também será dobrada.

E) Incorreta. P = R.i² = 10.12² = 1 440 W.

57. De acordo com a Companhia Energética do Estado do Ceará (Coelce), 1.322 descargas atmosféricas foram registradas no mês de janeiro, durante o período chuvoso, no Ceará. A cidade de Santa Quitéria foi a que registrou a maior quantidade de raios: 49. Em seguida, Tauá com 41 raios; Sobral com 37 e Parambu com 32 foram os municípios com maior incidência de descargas no Estado. A capital cearense contou apenas com dois raios no período.

Em todo o ano de 2009, a Coelce registrou, aproximadamente, 100.870 descargas atmosféricas no Ceará. Já em 2010, foram registrados cerca de 45 mil raios, sendo as áreas mais atingidas as regiões Norte e Sul do Estado. As cidades que tiveram as maiores ocorrências nesses anos foram Granja (320) e Bela Cruz (253).

As descargas elétricas no Estado são monitoradas pela Coelce, com a finalidade de identificar o local de queda de raio na rede elétrica, prever tempestades e consequentemente minimizar o tempo de atendimento. O sistema da companhia identifica as áreas de maior incidência, otimizando a instalação de equipamentos de proteção contra descargas.

Fonte: COELCE, Janeiro - 2011

Sobre os raios é correto afirmar:

A) Se não está chovendo não caem raios.

B) Sapatos com sola de borracha ou os pneus do automóvel evitam que uma pessoa seja atingida por um raio.

C) As pessoas ficam carregadas de eletricidade quando são atingidas por um raio e não devem ser tocadas.

D) Um raio nunca cai duas vezes no mesmo lugar.

E) Em muitas ocasiões, durante uma tempestade, uma pessoa pode sentir que vai ser atingida por um raio.

I. Os raios podem chegar ao solo a até 15 km de distância do local da chuva.

II. Solas de borracha ou pneus não protegem contra os raios. No entanto, a carroceria metálica do carro dá uma boa proteção a quem está em seu interior; sem tocar em partes metálicas. Mesmo que um raio atinja o carro é sempre mais seguro dentro do que fora dele.

III. As vítimas de raios não "dão choque" e precisam de urgente socorro médico, especialmente reanimação cardio-respiratória.

IV. Não importa qual seja o local ele pode ser atingido repetidas vezes, durante uma tempestade. Isto acontece até com pessoas. O guarda florestal norte-americano Roy Sullivan foi atingido sete vezes durante sua vida. Sofreu pequenas queimaduras, contusões, tombos e roupas rasgadas. Hoje, aposentado, Roy mora numa casa reboque com um pára-raios em cada quina.

V. Em muitas ocasiões, durante uma tempestade, uma pessoa pode sentir que vai ser atingida por um raio, porque a pele começa a formigar e os pelos do corpo se eriçam. Se isto acontecer, não deite no chão, apenas se agache, assumindo a posição de segurança mostrada na ilustração. Se houver um grupo de pessoas, elas devem se espalhar rapidamente.

O correto é ficar agachado no chão, com as mãos na nuca e os pés juntos.

58. A energia elétrica que nos é fornecida pela companhia de eletricidade entra em nossas casas através das linhas, que normalmente são constituídas por dois fios. Dentro das nossas casas, a energia elétrica é distribuída através de um circuito elétrico. Sobre tal distribuição, assinale o que for correto:

A) Fusível é um dispositivo de segurança conectado em paralelo na entrada da linha. Quando a corrente total ultrapassa um limite de segurança, o fusível interrompe a passagem de corrente, protegendo o circuito interno da casa.

B) As lâmpadas e as tomadas estão conectadas em série, portanto uma mesma diferença de potencial é aplicada a cada uma delas.

C) Quando são conectados dispositivos elétricos ao circuito, diminui o número de caminhos para a corrente elétrica fluir.

D) A soma das correntes que percorrem os elementos do circuito corresponde à corrente que entra na linha.

E) As linhas no interior da casa ramificam-se em circuitos série.

01) Falso. O fusível deve estar em série.

02) Falso. Em paralelo todas as lâmpadas e tomadas devem ter a mesma ddp.

03) Falso. Aumenta o número de caminhos para a corrente elétrica fluir.

04) Verdadeiro.

05) Falso. Ramificam-se em circuitos paralelos.

59. Foram lançados, no mercado brasileiro, novos modelos de ducha denominados KiBanho, com três opções de temperatura, e estão disponíveis para 127 V (3400 W ou 5400 W) e 220 V (3400 W ou 5400 W). Elas possuem um resistor constituído por um fio de níquel-cromo enrolado em espiral. Na figura 1, em a, observa-se um exemplar da referida ducha e, em b, seu diagrama esquemático simplificado. Entre os pontos X e Y é mantida a voltagem, sendo possível posicionar a chave L nos pontos A, B ou C.

Considerando o uso dessas duchas somente no território brasileiro (figura 2), e que todas elas funcionarão submetidas à tensão especificada na embalagem do aparelho e com a mesma vazão, pode-se afirmar que, normalmente, nas localidades de

A) menor latitude, em qualquer época do ano, se houver corrente elétrica circulando pelo resistor, o contato

é mais adequado no ponto B.

B) maior latitude, em qualquer solstício, se houver corrente elétrica circulando pelo resistor, é melhor estabelecer o contato sempre em A.

C) maior longitude, durante o solstício de inverno no hemisfério norte, se houver corrente elétrica circulando

pelo resistor, o contato é mais adequado em A.

D) menor longitude, durante o solstício de verão no hemisfério norte, se houver corrente elétrica circulando

pelo resistor, o contato é mais adequado em A.

E) maior altitude e latitude, em qualquer época do ano, os contatos são estabelecidos predominantemente

nos pontos B e C.

Em regiões de menor latitude, encontramos temperaturas atmosféricas elevadas ao longo de quase todo o ano,

exigindo pequeno aquecimento da água do banho. Como a potência do chuveiro é dada pela expressão P = U²/R, sendo U a tensão, que é constante, e R a resistência, convém colocar a chave na posição B, que corresponde a um maior valor de R.

60. Com a criação do Padrão Brasileiro de Plugues e Tomadas, o nosso mercado passa a comercializar apenas dois modelos de plugues e tomadas. Nele, os plugues possuem dois ou três pinos redondos e as tomadas três orifícios de 4 mm ou 4,8 mm.

O padrão foi criado, acima de tudo, para dar mais segurança ao consumidor, ao diminuir a possibilidade de choques elétricos, incêndios e mortes. Nos últimos dez anos, o DataSUS registrou 13.776 internações com 379 óbitos e mais 15.418 mortes imediatas decorrentes de acidentes relativos à exposição a correntes elétricas em residências, escolas, asilos e locais de trabalho. Além disso, dentre os acidentados, o choque elétrico é a terceira maior causa de morte infantil.

Os plugues de três pinos são utilizados em aparelhos que necessitam de aterramento (como: ar-condicionado, refrigeradores, computadores, etc.), uma vez que o terceiro pino realiza a ligação com o fio terra, evitando que o consumidor sofra um choque elétrico ao ligar aparelhos que estejam em curto-circuito.

Sobre o terceiro pino podemos perceber que ele:

A) vai substituir o fiozinho extra, da geladeira e de vários outros eletrodomésticos, fazendo com que este fio desapareça nos produtos novos.

B) vai substituir o fusível de uma casa, com a finalidade de evitar choque elétrico.

C) vai servir como um dispositivo de encaixe para evitar curto-circuito.

D) vai impedir o uso de um tipo de extensão em “T”.

E) vai substituir o reostato dos aparelhos para evitar incêndio.

61. Considere o medidor de energia elétrica de uma residência e suas indicações em 7 de abril e em 6 de maio. Sabendo-se que o medidor está calibrado em kWh, determine o consumo no período.

A) 347      B) 763     C) 927     D) 231     E) 512

7 de abril = 45.785 kWh e, em 6 de maio = 46.132 kWh, logo a diferença é de 347 kWh.

Na próxima semana teremos a segunda parte de revisão para o ENEM
